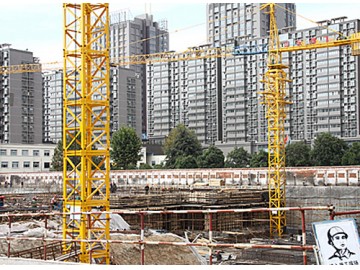

QTZ31.5塔式起重机
型号:QTZ31.5
规格:315
QTZ315自升塔式起重机是在总结我厂各种系列自升塔式起重机成功经验的基础上,吸收国内外最新科技成果和先进技术研制成的新一代自升塔式起重机。
该机为水平臂架、小车变幅、上回转、液压顶升的自升塔式起重机。起重臂长有38m 和42m二种;最大起重量为3t,额定起重力矩为315KN.m(31.5t.m)。该机固定式起升高度为29m,附着式起升高度为90m,适用于28层以下的高层建筑和居民住宅的施工。该机的作业空间大,可以小代大,大大降低施工设备的台班费用,是节约能源,节约钢材,减少运输量的理想的建筑施工用起重机械。
塔机的升高加节,采用液压顶升,使塔机在一定高度范围内,根据建筑施工的需要自由升降,并能保持塔机的起重性能的稳定。司机室安装在塔机上部,视野开阔,操作舒适便捷。
塔机设有各种安全保护装置,包括起重力矩限制器、最大起重量限制器、高度限位器、回转限位器和变幅限位器等,从而保证了塔机的安全运作。
QTZ315自升塔式起重机参数先进 性能可靠 造型美观 结构合理 质量精良,其设计思想既注重量大面广的中小建筑施工单位的要求,具有简单实用价格合理的突出优点,又能适应高层住房高层工业建筑的施工要求。
技术性能表
工作级别 |
起升机构 |
M5 |
||||||
回转机构 |
M4 |
|||||||
牵引机构 |
M4 |
|||||||
起升高度(m) |
倍率 |
固定 |
附着 |
|||||
a=2 |
29 |
90 |
||||||
额定起重力矩(KN.m) |
315(31.5t.m) |
|||||||
最大起重量(t) |
3 |
|||||||
幅度(m) |
最大幅度 |
42 |
||||||
最小幅度 |
2.5 |
|||||||
起升机构 |
倍率 |
a=2 |
||||||
速度(m/min) |
5.10 |
25.85 |
52.06 |
|||||
起重量(t) |
3 |
3 |
1.5 |
|||||
功率(KW) |
15 |
15 |
15 |
|||||
最低稳定下降速度(m/min) |
10 |
5 |
||||||
回转机构 |
速度(r/min) |
0.6 |
||||||
功率(KW) |
3.7 |
|||||||
牵引机构 |
速度(m/min) |
22.5 |
||||||
功率(KW) |
1.5 |
|||||||
顶升机构 |
速度(m/min) |
0.4~0.7 |
||||||
工作压力(Mpa) |
20 |
|||||||
功率(KW) |
4 |
|||||||
配重块 |
起重臂长度(m) |
配重块重量(t) |
||||||
42 |
4.8 |
|||||||
38 |
4.3 |
|||||||
总功率(KW) |
20.9(不含顶升机构电机功率) |
|||||||
工作温度(℃) |
-20~40 |
|||||||
整机重量 (t) |
23.1 (独立高度、不含配重) |
